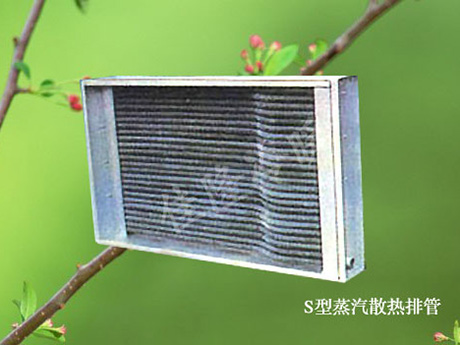

S型蒸汽散熱排管是一種標準型號的散熱排管，適用于蒸汽加熱系統因其進出水接頭分置于排管兩側，所以采用曲管來消除受熱膨脹及其它原因所造成的壓力。

  S型散熱排管的翅片均采用φ16x1m/m紫銅管繞制上10x0.2m/m的紫銅帶而成，呈螺旋狀、其有三種不同的的片距。種片距3.2m/m-“R”種，第二種片距4.2m/m-“M”種片距較大，故散熱量及空氣阻力均較小，第三種片距6.5m/m-“T”種片距，適用于蒸汽呀，壓力較高而空氣溫升較低況下。 翅片繞制完畢后，均需進行表面電鍍錫合金。
